Módulo de control de la carrocería

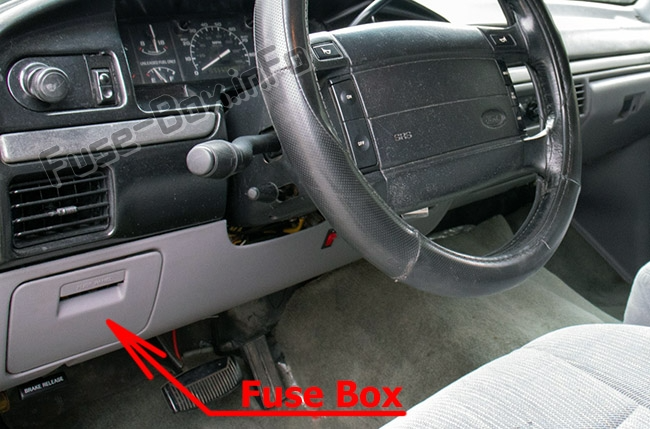

El panel de fusibles está ubicado detrás de la cubierta a la izquierda del volante.

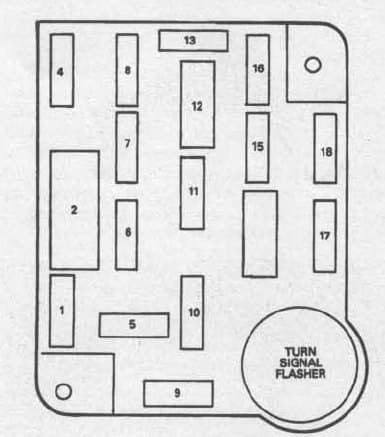

Caja de fusibles
| Núm. | Amperios [A] | Uso |
| 1 | Fusible (30) | Aire acondicionado/ Calefacción |
| 2 | Fusible (30) Circuit breaker MAXI | Limpiaparabrisas/ Lavaparabrisas, Limpiaparabrisas/ Lavaparabrisas intermitente |
| 3 | - | No usado |
| 4 | Fusible (15) | Alarma de advertencia, Iluminación de instrumentos, Lámparas exteriores, Relé de luces de remolque. |
| 5 | Fusible (10) | Sistema de Airbag |
| 6 | Fusible (15) | Aire acondicionado/ Calefacción, Selector de tanque de combustible [Solo Diesel]. |
| 7 | Fusible (15) | Desempañador de ventana trasera [Solo Bronco], Luces direccionales. |
| 8 | Fusible (15) | Alarma de advertencia, Espejos eléctricos, Luz del compartimento del motor, Luces de cortesía, Memoria de radio, Memoria del reloj, Memoria del velocímetro. |
| 9 | Fusible (25) | Toma de corriente |
| 10 | Fusible (4) | Iluminación de instrumentos |
| 11 | Fusible (15) | Atenuación de pantalla de radio, Radio. |
| 12 | Circuit breaker (20) | Cierre centralizado, Control de cambio electrónico, Soporte lumbar eléctrico, Ventana trasera eléctrica [Solo Bronco]. |
| 13 | Fusible (15) | Control de velocidad, Control electrónico del motor, Luces de freno y emergencia, Sensor de freno para: Frenos antibloqueo. |
| 14 | Circuit breaker (20) | Ventanas eléctricas; Ventana eléctrica de la puerta trasera: interruptor del panel de instrumentos |
| 15 | Fusible (20) | Frenos antibloqueo |
| 16 | Fusible (15) | Encendedor de cigarrillos |
| 17 | Fusible (10) | Alarma de advertencia, Control de cambio electrónico, Interruptor de agua de combustible, Interruptor de luz de freno, Interruptor de sobremarcha, Interruptor de advertencia de baja presión de vacío, Pantalla de luces de advertencia de diesel, Tablero de instrumentos. |
| 18 | Fusible (10) | Control de cambio electrónico, Control de velocidad, Velocímetro. |

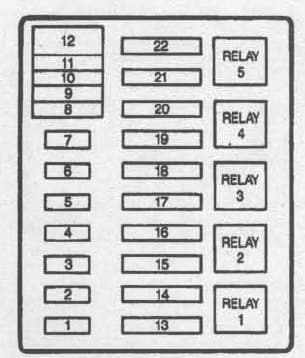

| Núm. | Amperios [A] | Uso |
| 1 | Fusible (20) | Radio |
| 2 | Fusible (15) | Relé 4 WABS #1 [solo Bronco] |
| Fusible (30) | Relé de luces antiniebla [solo Lightning] | |
| 3 | Fusible (30) | Claxon, Control de velocidad, Luces de carretera, Luces diurnas. |
| 4 | Fusible (25) | Relé de luces de remolque, Relé de luces de reversa del remolque |
| 5 | Fusible (15) | Luces de diurnas, Luces de reversa, Relé de carga de batería del remolque, Sensor de oxígeno de gases de escape calefaccionado (HEGO) [Gasolina]. |
| 6 | Fusible (10) | Luces de freno/ direccionales derechas del remolque |
| 7 | Fusible (10) | Luces de freno/ direccionales izquierdas del remolque |
| 8 | Fusible (30) | Energía EDV [Diésel] |
| 9 | Fusible (20) | Módulo de control del tren motriz [Diésel] |
| Fusible (20) | Módulo de Control Electrónico del Motor/Tren Motriz, Relé de la Bomba de Combustible [Gasolina], Relé de Energía EEC/PCM | |
| 10 | Fusible (20) | Fusible (compartimento de pasajeros): "15", "18", Relé de arranque. |
| 11 | Fusible (20) | Controlador del enchufe de combustible, Solenoide de corte de combustible, Interruptor de temperatura del motor, Solenoide de avance en frío, Solenoide de ralentí en frío |
| 12 | Diodo | Energía de control electrónico del motor (EEC), Módulo de control de potencia (PCM). |
| 13 | Fusible (50) | Fusible (compartimento de pasajeros): "5", "9", "13" |
| 14 | Fusible (30) | Desempañador de la ventana trasera |
| 15 | Fusible (50) | Fusible (compartimento de pasajeros): "1","7", Fusible (compartimento del motor): "5" |
| 16 | Fusible (20) | Relé de la bomba de combustible [Gasolina] |
| 17 | Fusible (50) | Fusible (compartimento de pasajeros): "6", "11", "14", "17", Fusible (compartimento del motor): "22", Luz de carga del alternador. |
| 18 | Fusible (30) | Relé de carga de batería del remolque |
| 19 | Fusible (40) | Faros, Interruptor principal de luces. |
| 20 | Fusible (50) | Fusible (compartimento de pasajeros): "4", "8", "12", "16" |
| 21 | Fusible (30) | Unidad de control de frenos electrónicos del remolque |
| 22 | Fusible (20) | Alternador Leece/Neville (Generador del Paquete de Ambulancia), Calentador de Línea de Combustible (Calentador de Combustible), Control Electrónico de Transmisión, Relé de Bujía Incandescente [Diésel], Relé de Energía del Módulo de Control de Potencia (PCM) |
| Fusible (20) | Bobina de Encendido, Distribuidor, Módulo de Encendido TFI, Relé de Energía EEC/PCM [Gasolina] | |
| Relé 1 | Relé | Relé 4 WABS #1 [solo Bronco], Relé de luces antiniebla [solo Lightning] |
| Relé 2 | Relé | Luces de marcador del remolque o luces de circulación de ruedas traseras dobles |
| Relé 3 | Relé | Claxon |
| Relé 4 | Relé | Luces de reversa del remolque, Energía IDM [Inyección directa diésel] [Diésel], Bomba de combustible [Gasolina] |
| Relé 5 | Relé | Energía de control electrónico del motor/módulo de control del tren motriz (EEC/PCM) [Gasolina] Energía TEGA/PCM o Sistema de control electrónico de transmisión [Diésel] |
