Bronco 2021 – Cardaner

COMO SABER SI UN FUSIBLE ESTA DAÑADO Y COMO CAMBIARLO

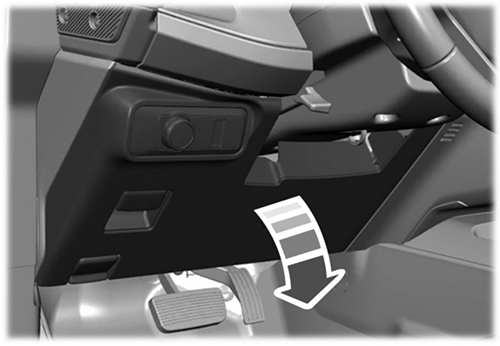

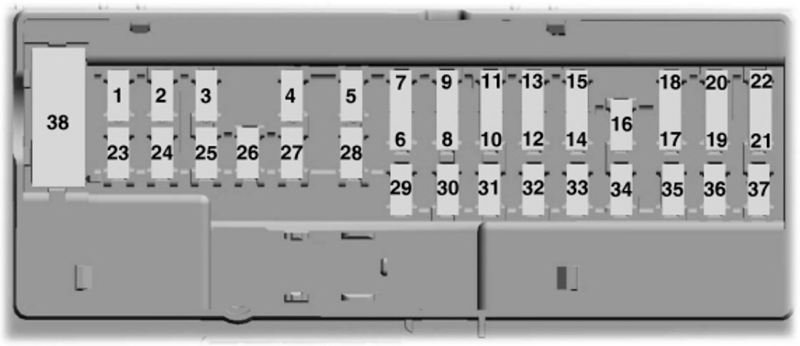

Compartimiento de pasajeros

Núm.	Amperios [A]	Uso
1	-	No usado
2	Fusible (10)	Inversor de CC/CA, Interruptores del acoplador (2023), Ventanas eléctricas.
3	Fusible (7.5)	Espejos exteriores. Módulo de carga inalámbrica.
4	Fusible (20)	No usado (repuesto)
5	-	No usado
6	Fusible (10)	2021-2022: Claxon de la alarma antirrobo.
7	-	No usado
8	Fusible (5)	No usado (repuesto)
9	Fusible (5)	No usado (repuesto)
10	-	No usado
11	-	No usado
12	Fusible (7.5)	Control de temperatura. Módulo de gateway.
13	Fusible (7.5)	Módulo de control de la columna de la dirección. Modo de tablero de instrumentos.
14	Fusible (15)	No usado (repuesto)
15	Fusible (15)	No usado (repuesto)
16	-	No usado
17	Fusible (7.5)	No usado (repuesto)
18	Fusible (7.5)	No usado (repuesto)
19	Fusible (5)	Faros, Interruptor de encendido.
20	Fusible (5)	Módem de telemática.
21	Fusible (5)	Sensor de humedad y temperatura en el vehículo.
22	-	No usado
23	Fusible (30)	No usado (repuesto)
24	Fusible (30)	No usado (repuesto)
25	Fusible (20)	No usado (repuesto)
26	Fusible (30)	No usado (repuesto)
27	Fusible (30)	No usado (repuesto)
28	Fusible (30)	No usado (repuesto)
29	Fusible (15)	No usado (repuesto)
30	Fusible (5)	2021-2022: Interruptor de activación/ desactivación de los frenos.
31	Fusible (10)	Interruptor de adaptación al terreno, Interruptor del panel de control integrado, Módulo del receptor de radiofrecuencia, Panel de interruptores de control del eje propulsor y del chasis, Pantalla central de 12 pulgadas.
32	Fusible (20)	Módulo de control de audio.
33	-	No usado
34	Fusible (30)	2021-2022: Relevador de marcha/arranque.
35	Fusible (5)	No usado (repuesto)
36	Fusible (15)	Luz alta automática. Módulo de procesamiento de imagen A.
37	Fusible (20)	Espejo interior de atenuación automática. Módulo de control de asistencia de estacionamiento. Volante de dirección calentado.
38	circuit breaker (30)	No usado (circuit breaker)

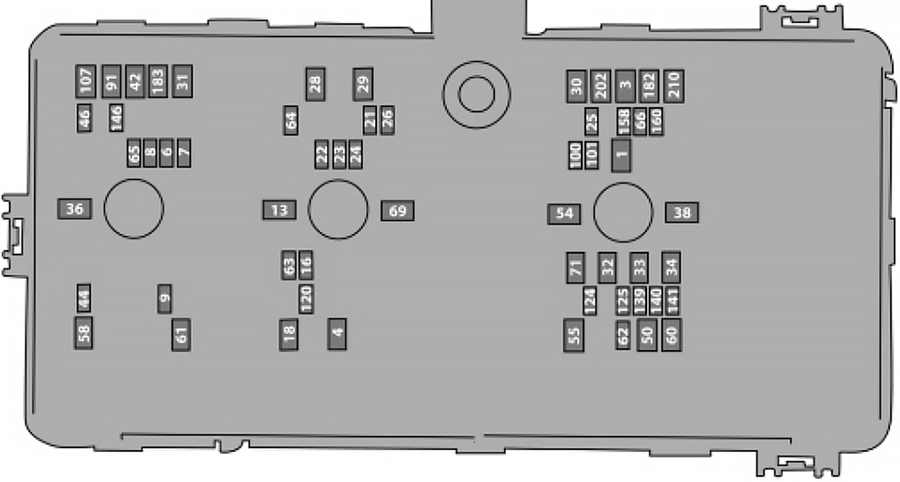

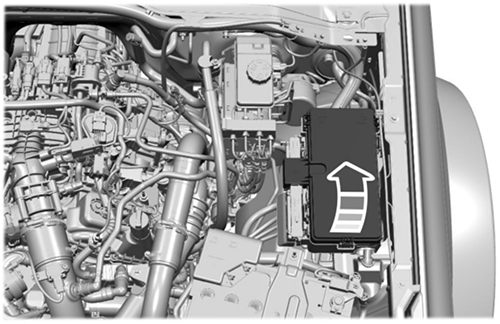

Núm.	Amperios [A]	Uso
1	Fusible (30)	Módulo de control de la carrocería - potencia de la batería en el alimentador 1.
3	Fusible (30)	Módulo de control de la carrocería - potencia de la batería en el alimentador 2.
4	Fusible (30)	Bomba de combustible.
6	Fusible (25)	Potencia del módulo de control del tren motriz.
7	Fusible (30)	Componentes del tren motriz.
8	Fusible (20)	Componentes del tren motriz.
9	Fusible (20)	Bobinas de encendido.
13	Fusible (40)	Motor del soplador.
16	Fusible (10)	Lavaparabrisa trasero.
18	Fusible (30)	Motor de arranque.
21	Fusible (10)	No usado (Repuesto)
22	Fusible (10)	Módulo de la cámara de 360 grados.
23	Fusible (10)	Alimentación de marcha/arranque del sistema de frenos antibloqueo.
24	Fusible (10)	Módulo de control del tren motriz. Módulo de la dirección hidráulica.
25	Fusible (10)	Cámara trasera, Control de velocidad de crucero adaptativo.
25	Fusible (20)	Módulo de control de eje propulsor, Sistema de información del punto ciego.
26	Fusible (15)	Módulo de control de la transmisión.
28	Fusible (60)	Válvulas del sistema de frenos antibloqueo.
29	Fusible (60)	Bomba del sistema de frenos antibloqueo.
30	Fusible (30)	Asiento eléctrico del conductor.
31	Fusible (30)	Asiento eléctrico del pasajero.
32	Fusible (20)	Tomacorriente auxiliar.
33	Fusible (20)	Tomacorriente auxiliar.
34	Fusible (20)	2021-2022: Tomacorriente auxiliar.
36	Fusible (40)	2021: Inversor de CC/CA de 150 watts.
38	Fusible (30)	Módulo del asiento calentado.
39	Fusible (15)	Módulo de control dinámico del vehículo (Raptor).
42	Fusible (30)	Módulo de control del freno de remolque.
44	Fusible (10)	Interruptor de activación/ desactivación de los frenos.
46	Fusible (20)	Módulo SYNC.
50	Fusible (40)	Parabrisas calentado trasero.
54	Fusible (40)	Módulo de control de eje propulsor.
55	Fusible (30)	Relevador de la luz de estacionamiento del sistema de arrastre de remolque.
58	Fusible (20)	Luces de reversa de arrastre de remolque.
60	Fusible (30)	Interruptor del acoplador №1 (Base). Interruptor del acoplador №3 (Raptor).
61	Fusible (15)	Interruptor del acoplador №2.
62	Fusible (10)	Interruptor del acoplador №1 - Luces de conducción todoterreno (Raptor), Interruptor del acoplador №3 (Base).
63	Fusible (10)	Interruptor del acoplador №4.
64	Fusible (10)	Interruptor del acoplador №5.
65	Fusible (10)	Interruptor del acoplador №6.
66	Fusible (10)	Módulo de desconexión de la barra estabilizadora.
69	Fusible (30)	Limpiaparabrisa delantero.
71	Fusible (30)	Limpiaparabrisa trasero.
80	Fusible (10)	Extremo de rueda integrado (Raptor).
91	Fusible (40)	Módulo de iluminación de arrastre de remolque.
100	Fusible (20)	Faros izquierdos.
101	Fusible (20)	Faros derechos.
107	Fusible (30)	Carga de batería de arrastre de remolque.
120	Fusible (10)	Inyectores de combustible (2.7L, Raptor).
124	Fusible (5)	No usado (Repuesto)
125	Fusible (10)	Cargador inteligente USB 1.
139	Fusible (5)	Cargador inteligente USB 2.
140	Fusible (5)	No usado (Repuesto)
141	Fusible (5)	No usado (Repuesto)
146	Fusible (20)	Amplificador.
158	Fusible (10)	Marcha/arranque del módulo de desconexión de la barra estabilizadora.
160	Fusible (10)	Control de enlace de datos inteligente.
182	Fusible (60)	Módulo de la puerta del conductor.
183	Fusible (60)	Módulo de la puerta del pasajero.
202	Fusible (60)	Módulo de control de la carrocería B+.
210	Fusible (30)	Arranque-paro del módulo de control de la carrocería.
