COMO SABER SI UN FUSIBLE ESTA DAÑADO Y COMO CAMBIARLO

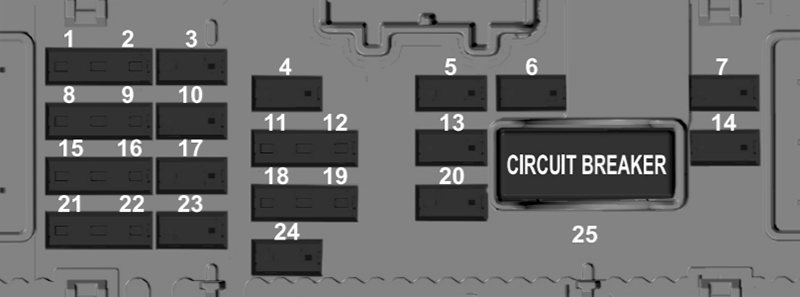

Módulo de control de la carrocería

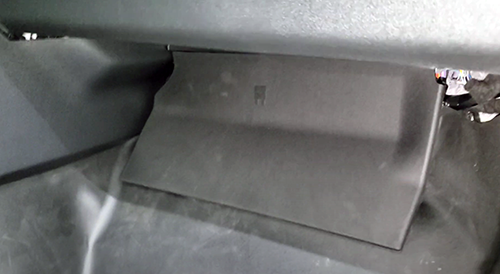

La caja de fusibles se encuentra debajo de la guantera.
| Núm. | Amperios [A] | Uso |
| 1 | Fusibles (5) | Módulo de control de protección. |
| 2 | Fusibles (5) | No usado (Repuesto) |
| 3 | Fusibles (10) | Fusibles (5) |
| 4 | Fusibles (10) | Interruptor de encendido / Sin uso. |
| 5 | Fusibles (20) | Trabar. Destrabar. |
| 6 | Fusibles (10) | Inversor de CC-CA. |
| 7 | Fusibles (10) | Módulo de puerta del acompañante. |
| 8 | Fusibles (5) | Módulo de control de asistencia de estacionamiento. Módulo de protección del sistema de clasificación de ocupante. |
| 9 | Fusibles (5) | Espejo interior de atenuación automática, Indicador de desactivación del airbag del acompañante, Sistema de mantenimiento de carril. |
| 10 | Fusibles (10) | No usado (Repuesto) |
| 11 | Fusibles (5) | Módulo de la unidad de control telemático. |
| 12 | Fusibles (5) | Interruptor del teclado de acceso sin llave. |
| 13 | Fusibles (15) | Destrabar la puerta del conductor. |
| 14 | Fusibles (30) | Módulo de la puerta del conductor. |
| 15 | Fusibles (15) | No usado (Repuesto) |
| 16 | Fusibles (15) | No usado (Repuesto) |
| 17 | Fusibles (15) | Módulo transceptor receptor, Panel de control integrado, SYNC. |
| 18 | Fusibles (7.5) | Módulo de carga de accesorio inalámbrico. Módulo de control de terreno. |
| 19 | Fusibles (7.5) | No usado (Repuesto) |
| 20 | Fusibles (10) | No usado (Repuesto) |
| 21 | Fusibles (7.5) | No usado (Repuesto) |
| 22 | Fusibles (7.5) | No usado (Repuesto) |
| 23 | Fusibles (20) | No usado (Repuesto) |
| 24 | Fusibles (20) | No usado (Repuesto) |
| 25 | Fusibles (30) | No usado (Repuesto) |

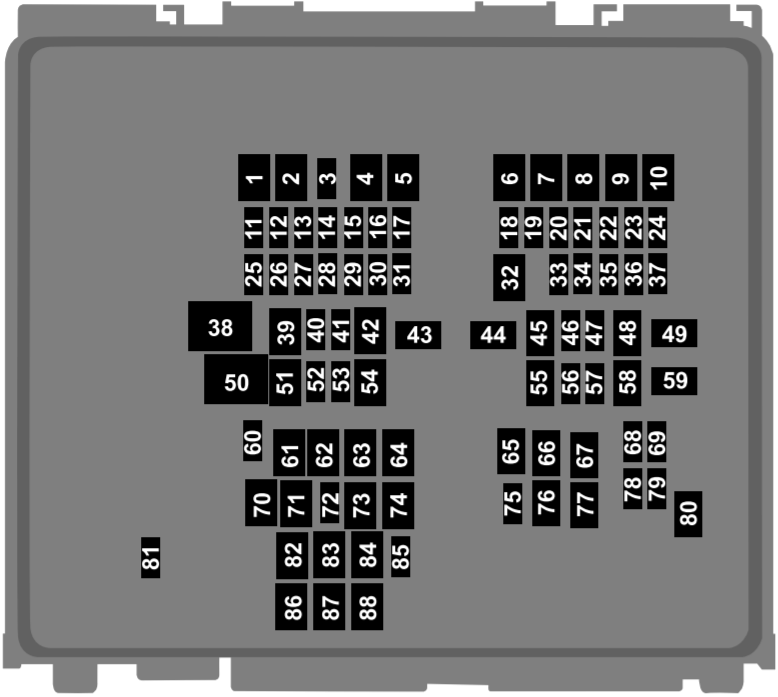

Compartimento del motor

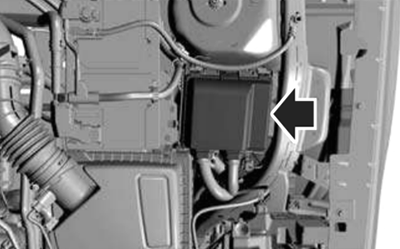

Quite la caja de fusibles del compartimiento del motor para acceder a los fusibles.
| Núm. | Amperios [A] | Uso |
| 1 | - | No usado |
| 2 | Fusible (40) | Desempañador de ventanilla izquierda. |
| 3 | Fusible (10) | Chorros del limpiador térmico del parabrisas. |
| 4 | Fusible (60) | Calentador suplementario. |
| 5 | Fusible (40) | Calentador suplementario. |
| 6 | Fusible (40) | Calentador suplementario. |
| 7 | Fusible (20) | Desempañador de ventanilla derecha. Posición de parada del limpiaparabrisas térmico. |
| 8 | - | No usado |
| 9 | Fusible (60) | Inversor de potencia. |
| 10 | Fusible (30) | Motor de arranque. |
| 11 | Fusible (15) | Módulo de control del tren motriz. |
| 12 | Fusible (15) | Módulo de control del tren motriz. |
| 13 | Fusible (15) | Módulo de control del tren motriz. |
| 14 | Fusible (15) | Módulo de control del tren motriz. |
| 15 | - | No usado |
| 16 | - | No usado |
| 17 | - | No usado |
| 18 | Fusible (10) | Módulo de control del tren motriz. |
| 19 | Fusible (10) | Módulo del sistema antibloqueo de frenos. |
| 20 | Fusible (10) | Conector de enlace de datos. |
| 21 | Fusible (5) | Interruptor de las ópticas. |
| 22 | Fusible (20) | Amplificador. |
| 23 | - | No usado |
| 24 | - | No usado |
| 25 | Fusible (25) | Ópticas delanteras del lado izquierdo mejoradas. |
| 26 | Fusible (25) | Ópticas delanteras del lado derecho mejoradas. |
| 27 | - | No usado |
| 28 | - | No usado |
| 29 | - | No usado |
| 30 | - | No usado |
| 31 | Fusible (5) | Dirección electrónica asistida. |
| 32 | Fusible (30) | Módulo de control de la carrocería. |
| 33 | Fusible (10) | Activador de cambio de velocidad, Cámara delantera de asistencia de estacionamiento, Cámara retrovisora, Sistema de información del punto ciego. |
| 34 | - | No usado |
| 35 | Fusible (15) | Volante de dirección calefaccionado. |
| 36 | - | No usado |
| 37 | Fusible (20) | Bocina. |
| 38 | Fusible (40) | Motor del soplador. |
| 39 | - | No usado |
| 40 | Fusible (10) | Interruptor de activación/ desactivación del freno. |
| 41 | Fusible (20) | Amplificador. |
| 42 | Fusible (30) | Asiento eléctrico del conductor. |
| 43 | Fusible (40) | Válvulas del sistema antibloqueo de frenos. |
| 44 | Fusible (40) | Módulo del gancho para remolque. |
| 45 | Fusible (30) | Asiento eléctrico del acompañante. |
| 46 | - | No usado |
| 47 | Fusible (20) | Asientos calefaccionados. |
| 48 | - | No usado |
| 49 | Fusible (60) | Bomba del sistema antibloqueo de frenos. |
| 50 | Fusible (60) | Ventilador de refrigeración. |
| 51 | Fusible (30) | Techo solar. |
| 52 | - | No usado |
| 53 | - | No usado |
| 54 | - | No usado |
| 55 | - | No usado |
| 56 | Fusible (10) | Embrague del A/C. |
| 57 | Fusible (5) | Reflector. |
| 58 | - | No usado |
| 59 | Fusible (40) | Módulo de control de la carrocería. |
| 60 | Fusible (5) | Cargador inteligente USB. |
| 61 | Fusible (20) | Tomacorriente auxiliar. |
| 62 | - | No usado |
| 63 | - | No usado |
| 64 | - | No usado |
| 65 | - | No usado |
| 66 | - | No usado |
| 67 | - | No usado |
| 68 | - | No usado |
| 69 | Fusible (15) | Inyectores de combustible de puerto. |
| 70 | Fusible (20) | Tomacorriente auxiliar. |
| 71 | Fusible (20) | Tomacorriente auxiliar. |
| 72 | Fusible (20) | Limpialuneta. |
| 73 | - | No usado |
| 74 | Fusible (30) | Motor del limpiaparabrisas. |
| 75 | Fusible (10) | Espejos exteriores térmicos. |
| 76 | Fusible (30) | Luneta térmica. |
| 77 | - | No usado |
| 78 | Fusible (15) | Desbloqueo de la tapa del portón trasero. |
| 79 | - | No usado |
| 80 | Fusible (20) | Bomba de combustible. |
| 81 | Fusible (10) | Bomba del lavaluneta. |
| 82 | Fusible (40) | Inversor de potencia. |
| 83 | - | No usado |
| 84 | Fusible (40) | Módulo de control de la transmisión. |
| 85 | Fusible (5) | Sensor de lluvia. |
| 86 | - | No usado |
| 87 | - | No usado |
| 88 | - | No usado |
