Módulo de control de la carrocería

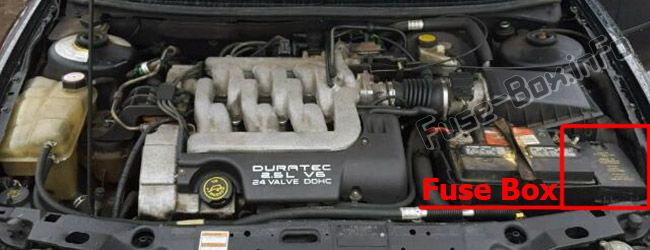

La caja distribuidora de alimentación está situada en el compartimiento del motor, del lado del conductor.

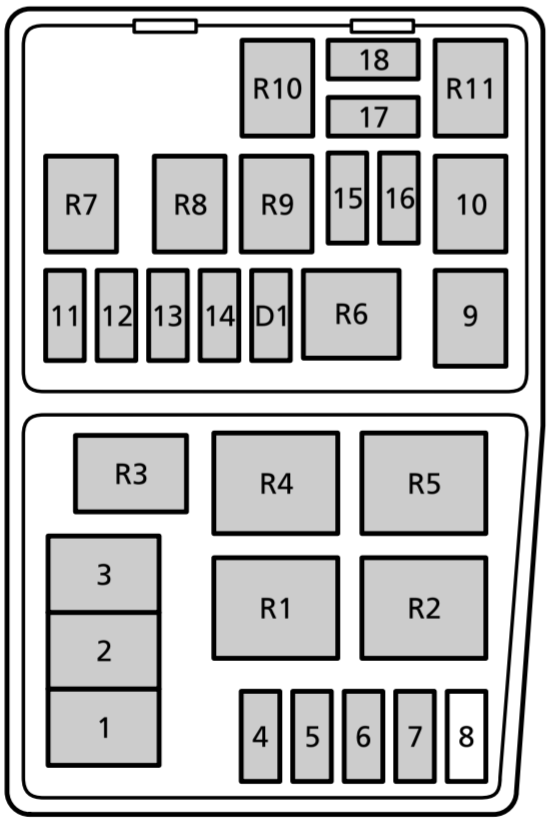

Caja de fusible
| Núm. | Amperios [A] | Uso |
| 1 | Fusible (80) | Suministro principal de energía |
| 2 | Fusible (60) | Ventilador de enfriamiento del motor |
| 3 | Fusible (60) | Sistema de frenos ABS |
| 4 | Fusible (20) | Encendido, Luces diurnas [Canadá]. |
| 5 | Fusible (15) | Luz antiniebla |
| 6 | - | No usado |
| 7 | Fusible (30) | Sistema de frenos ABS |
| 8 | Fusible (30) | Bomba de aire |
| 9 | Fusible (20) | Módulo EEC |
| 10 | Fusible (20) | Interruptor de encendido |
| 11 | Fusible (3) | Memoria EEC |
| 12 | Fusible (15) | Luces de emergencia Bocina |
| 13 | Fusible (15) | Sensor HEGO |
| 14 | Fusible (15) | Bomba de combustible |
| 15 | Fusible (10) | Luz baja derecha |
| 16 | Fusible (10) | Luz baja izquierda |
| 17 | Fusible (10) | Luz alta derecha |
| 18 | Fusible (10) | Luz alta izquierda |
| Relé 1 | Relé | Luces diurnas [Canadá] |
| Relé 2 | Relé | Ventilador de enfriamiento del motor de alta velocidad |
| Relé 3 | Relé | Aire acondicionado a todo gas |
| Relé 4 | Relé | Relé del embrague del aire acondicionado |
| Relé 5 | Relé | Ventilador de enfriamiento del motor |
| Relé 6 | Relé | Arrancador |
| Relé 7 | Relé | Bocina |
| Relé 8 | Relé | Bomba de combustible |
| Relé 9 | Relé | Luz baja |
| Relé 10 | Relé | Luz alta |
| Relé 11 | Relé | Módulo PCM |
| Diodo 1 | Diodo | Protección contra voltaje inverso |
Compartimiento de pasajeros

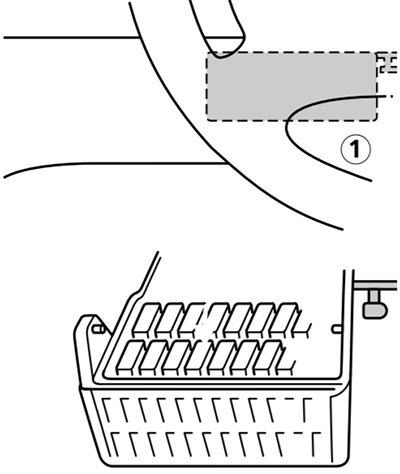

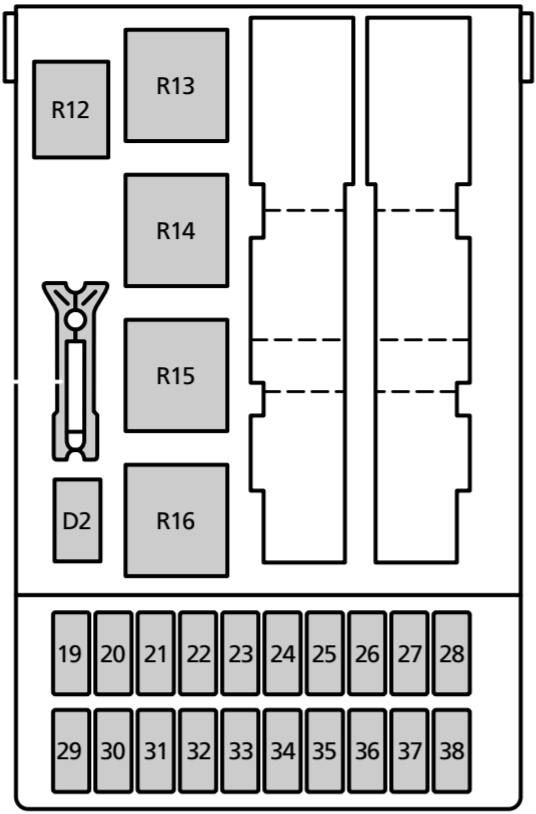

El tablero de fusibles del compartimiento de pasajeros está situado en el lado del conductor, debajo del tablero. Para revisar o cambiar un fusible o un relevador, abra la caja de fusibles empujando hacia abajo la palanca de liberación del cierre.
| Núm. | Amperios [A] | Uso |
| 19 | Fusible (7.5) | Espejos retrovisores calefaccionados |
| 20 | Fusible (10) | Limpiaparabrisas |
| 21 | Fusible (40) | Ventanas eléctricas |
| 22 | Fusible (7.5) | Módulo ABS |
| 23 | Fusible (15) | Luces de reversa |
| 24 | Fusible (15) | Luces de freno |
| 25 | Fusible (20) | Cerraduras de puertas |
| 26 | Fusible (7.5) | Luz principal |
| 27 | Fusible (15) | Encendedor de cigarros |
| 28 | Fusible (30) | Asientos eléctricos |
| 29 | Fusible (30) | Desempañador de la ventana trasera |
| 30 | Fusible (7.5) | Sistema de gestión del motor |
| 31 | Fusible (7.5) | Iluminación del tablero de instrumentos |
| 32 | Fusible (7.5) | Radio |
| 33 | Fusible (7.5) | Luces de estacionamiento del lado izquierdo |
| 34 | Fusible (7.5) | Luces de cortesía |
| 35 | Fusible (7.5) | Luces de estacionamiento del lado derecho |
| 36 | Fusible (10) | Bolsa de aire |
| 37 | Fusible (30) | Motor del soplador |
| Relé 12 | Relé | Luces de cortesía |
| Relé 13 | Relé | Desempañador de la ventana trasera |
| Relé 14 | Relé | Motor del ventilador de la calefacción |
| Relé 15 | Relé | Limpiaparabrisas |
| Relé 16 | Relé | Encendido |
| Diodo 2 | Diodo | Protección contra voltaje inverso |
| FUSEPULLER |
