COMO SABER SI UN FUSIBLE ESTA DAÑADO Y COMO CAMBIARLO
Módulo de control de la carrocería

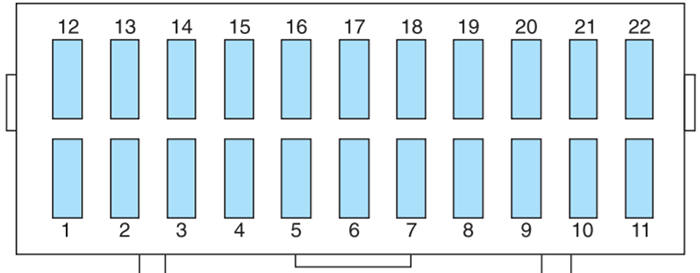

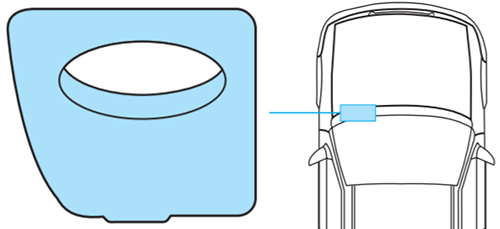

La caja de fusibles se encuentra del lado izquierdo del panel de instrumentos, debajo del volante. La caja contiene los fusibles principales los cuales están numerados y por detrás, los relevadores.
| Núm. | Amperios [A] | Uso |
| 1 | Fusible (15) | Encendedor de cigarrillos |
| 2 | Fusible (7.5) | Luces de cortesía y tablero electrónico. Recirculación de aire acondicion. |
| 3 | Fusible (15) | Bocina |
| 4 | - | No usado |
| 5 | Fusible (15) | Balizas, Bocina, Indicadores de giro |
| 6 | Fusible (7.5) | Calefactor, Encendedor de cigarrillos, Iluminación del panel de instrumentos, Radiorreceptor |
| 7 | Fusible (7.5) | Faro delantero derecho, Luz de posición trasera derecha |
| 8 | - | No usado |
| 9 | - | No usado |
| 10 | - | No usado |
| 11 | - | No usado |
| 12 | Fusible (20) | Interruptor del limpialavaparabrisas |
| 13 | Fusible (15) | Aire acondicionado, luces de advertencia del panel de instrumentos, luces de freno, marcha atrás. |
| 14 | - | No usado |
| 15 | - | No usado |
| 16 | Fusible (30) | Motor de ventilación |
| 17 | Fusible (15) | Relevador de los indicadores de giro. |
| 18 | Fusible (15) | Bujías incandescentes (Diesel)/ Bobina de ignición (Nafta). |
| 19 | Fusible (7.5) | Radiorreceptor, reloj. |
| 20 | Fusible (10) | Tercera luz de freno |
| 21 | - | No usado |
| 22 | Fusible (10) | Conector de diagnóstico. |

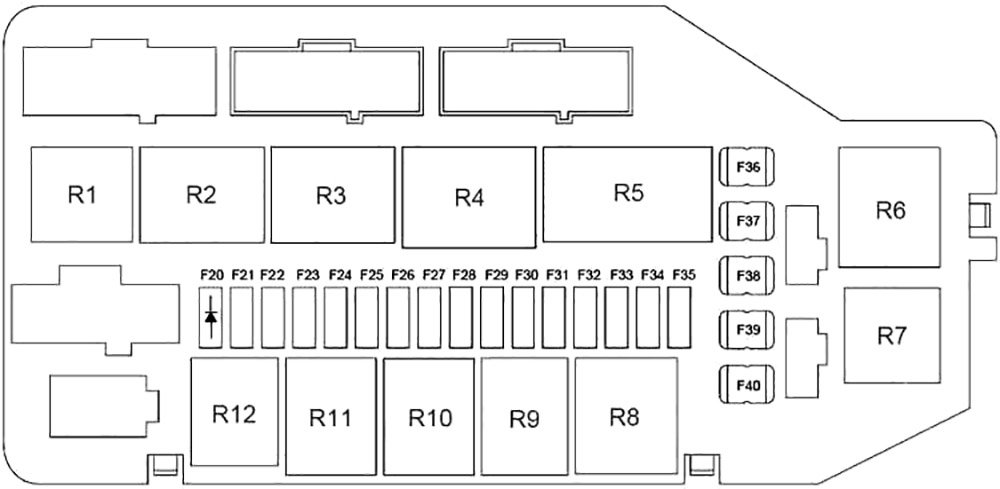

Compartimento del motor.
Esta caja está localizada en el compartimiento del motor, próximo a la batería.
| Núm. | Amperios [A] | Uso |
| F23 | Fusible (10) | Indicador de luz alta, luz alta izquierda. |
| F24 | Fusible (10) | Luz alta derecha |
| F25 | Fusible (10) | Luz baja izquierda |
| F26 | Fusible (10) | Luz baja derecha |
| F27 | Fusible (10) | Sonda lambda |
| F28 | Fusible (15) | Bomba de combustible, control electrónico de motor, interruptor A/A, ventilador. |
| F29 | Fusible (20) | A/A, faro de niebla. |
| F30 | - | No usado |
| F31 | - | No usado |
| F32 | Fusible (3) | Control electrónico del motor |
| F33 | - | No usado |
| F34 | - | No usado |
| F35 | Fusible (15) | Bomba de combustible |
| F36 | Fusible (40) | Ignición |
| F37 | - | No usado |
| F38 | Fusible (60) | Ventilador |
| F39 | Fusible (60) | Alimentación (+) de la caja de fusibles y relevadores |
| F40 | Fusible (60) | Interruptor de ignición/ interruptor multifunción |
| Relé 1 | Relé | Accesorios |
| Relé 2 | Relé | No usado |
| Relé 3 | Relé | No usado |
| Relé 4 | Relé | Ventilador del radiador del motor (velocidad baja) |
| Relé 5 | Relé | Ventilador del radiador del motor (velocidad alta) |
| Relé 6 | Relé | Interruptor A/A |
| Relé 7 | Relé | A/A |
| Relé 8 | Relé | Control electrónico del motor |
| Relé 9 | Relé | Bomba de combustible |
| Relé 10 | Relé | Faros de niebla |
| Relé 11 | Relé | Luces bajas |
| Relé 12 | Relé | Luces altas |
