COMO SABER SI UN FUSIBLE ESTA DAÑADO Y COMO CAMBIARLO
Módulo de control de la carrocería

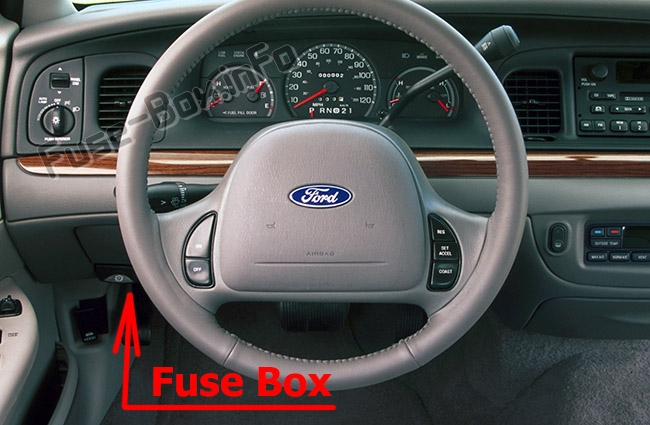

La caja de fusibles se encuentra debajo del lado izquierdo del panel de instrumentos. Retire la tapa del panel para acceder a los fusibles.

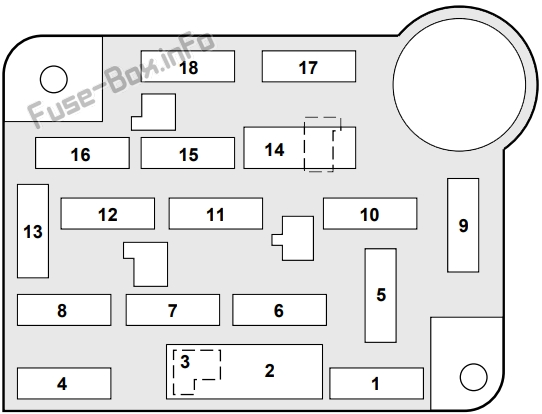

| Núm. | Amperios [A] | Uso |
| 1 | Fusible (15) | Control de velocidad, interruptor de posición del pedal de freno (BPP), interruptor multifunción. |
| 2 | Fusible (30) | Módulo de control de limpiaparabrisas, motor de limpiaparabrisas. |
| 3 | - | No usado |
| 4 | Fusible (15) | Interruptor de luz principal, módulo de control de iluminación. |
| 5 | Fusible (15) | Aviso de campanilla de velocidad, bloqueo de cambios, dirección asistida variable (VAPS), EATC, espejo electrónico día / noche, luces de circulación diurna, luces de marcha atrás, señales de giro, suspensión neumática. |
| 6 | Fusible (15) | Control de velocidad, interruptor de luz principal, módulo de control de iluminación, relé de potencia policial, reloj. |
| 7 | Fusible (25) | Bobinas de encendido, diodo de potencia, módulo de control del tren motriz (PCM). |
| 8 | Fusible (15) | Control electrónico automático de temperatura (EATC), elevalunas eléctrico, entrada sin llave, espejos eléctricos, foco de luz policial, memoria de reloj, módulo PATS, módulo de control de iluminación, SecuriLock. |
| 9 | Fusible (30) | Interruptor de modo del calentador de aire acondicionado, motor del ventilador. |
| 10 | Fusible (10) | Módulo de bolsa de aire |
| 11 | Fusible (5) | Radio |
| 12 | Fusible ( 18A CB) | Flash-to-pass, interruptor de luz principal, módulo de control de iluminación. |
| 13 | Fusible (15) | Indicadores y medidores de grupo analógicos, lámparas de advertencia, módulo de control de iluminación, transmisión automática electrónica. |
| 14 | Fusible (20A CB) | Control de bloqueo de ventana / puerta, módulo de puerta del conductor, One Touch Down |
| 15 | Fusible (10) | Frenos antibloqueo, grupo de instrumentos, interruptor de control de la transmisión |
| 16 | Fusible (20) | Encendedor |
| 17 | Fusible (10) | Descongelamiento trasero |
| 18 | Fusible (10) | Módulo de bolsa de aire |
Ubicación de la caja de fusibles

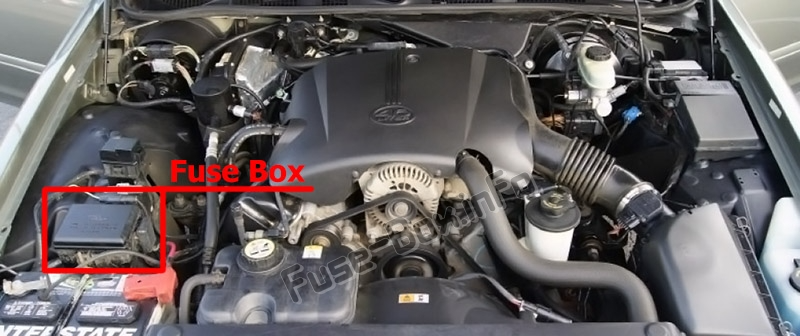

La caja de distribución de energía está ubicada en el compartimiento del motor (en el lado del pasajero).

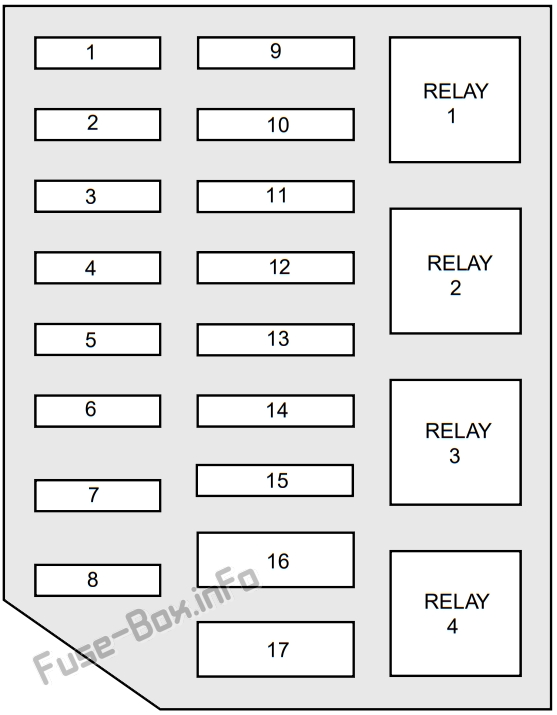

| Núm | Amperios [A] | Uso |
| 1 | Fusible (20) | Relé de bomba de combustible eléctrico |
| 2 | Fusible (30) | Generador, relé de arranque, fusibles: 15 y 18 |
| 3 | Fusible (25) | amplificador de subwoofer, cambiador de CD, Radio |
| 4 | Fusible (30) | Relevo de poder policial |
| 5 | Fusible (15) | Relé de bocina |
| 6 | Fusible (20) | Módulo DRL |
| 7 | Fusible ( 20A CB) | apertura de la tapa del maletero, asientos eléctricos, Cerraduras eléctricas de puertas |
| 8 | Fusible (30) | Sistema de suspensión neumática |
| 9 | Fusible (50) | Fusibles: 5 y 9 |
| 10 | Fusible (50) | Fusibles: 1, 2, 6, 7, 10, 11, 13 y disyuntor 14 |
| 11 | Fusible (40) | Fusibles: 4, 8, 16 y disyuntor 12 |
| 12 | Fusible (30) | módulo de vehículo de gas natural, PCM, Relé de potencia PCM. |
| 13 | Fusible (50) | Relé de ventilador de enfriamiento de alta velocidad |
| 14 | Fusible (40) | Relé de descongelación de la ventana trasera, fusible 17 |
| 15 | Fusible (50) | Módulo de freno antibloqueo |
| 16 | Fusible (50) | Portafusibles de opción policial |
| 17 | Fusible (30) | Relé del ventilador de enfriamiento |
| Relé 1 | Relé | Descongelamiento trasero |
| Relé 2 | Relé | Bocina |
| Relé 3 | Relé | Ventilador |
| Relé 4 | Relé | Bomba de suspensión neumática, poder policial |
