COMO SABER SI UN FUSIBLE ESTA DAÑADO Y COMO CAMBIARLO
Módulo de control de la carrocería

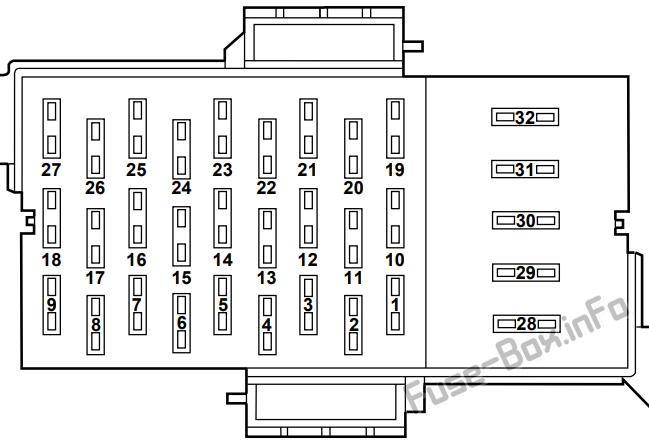

El panel de fusibles se encuentra debajo y a la izquierda del volante junto al pedal del freno. Retire la tapa del panel para acceder a los fusibles.
| Núm. | Amperios [A] | Uso |
| 1 | - | No usado |
| 2 | - | No usado |
| 3 | - | No usado |
| 4 | Fusible (10) | Bolsas de aire |
| 5 | - | No usado |
| 6 | Fusible (15) | Grupo de instrumentos, interruptor de control de la transmisión, módulo de control de iluminación (LCM), módulo de luces de advertencia. |
| 7 | - | No usado |
| 8 | Fusible (25) | Capacitador de ruido de radio, enchufes de bobina, módulo de control del tren de fuerza (PCM), relé de potencia, sistema antirrobo pasivo (PATS). |
| 9 | - | No usado |
| 10 | Fusible (10) | Descongelamiento de la ventana trasera |
| 11 | - | No usado |
| 12 | - | No usado |
| 13 | Fusible (5) | Radio |
| 14 | Fusible (10) | Frenos antibloqueo (ABS), grupo de instrumentos, interruptor de control de tracción. |
| 15 | Fusible (15) | Iluminación del interruptor de luz principal, módulo de control de iluminación (LCM), relé de potencia de la policía, reloj, servo de control de velocidad. |
| 16 | Fusible (15) | Bloqueo de cambios, dirección EVO, espejo electrónico día / noche, luces de marcha atrás, módulo DRL, señales de giro. |
| 17 | Fusible (30) | Módulo de control de limpiaparrisas, motor de limpiaparabrisas. |
| 18 | Fusible (30) | Motor del ventilador del calentador |
| 19 | Fusible (20) | Punto de energía auxiliar |
| 20 | - | No usado |
| 21 | Fusible (15) | Indicador PATS, interruptor multifunción, luz del panel de instrumentos, luces de estacionamiento, módulo de control de iluminación (LCM). |
| 22 | Fusible (15) | Luces de emergencia, servo de control de velocidad. |
| 23 | Fusible (15) | Espejos retrovisores exteriores, grupo de instrumentos, lámparas interiores, módulo EATC, módulo de control de iluminación (LCM), PATS, reloj, ventanas eléctricas / cerraduras de puertas. |
| 24 | Fusible (10) | Luz baja izquierda |
| 25 | Fusible (20) | Encendedor de cigarros, luces intermitentes de emergencia, Power Point. |
| 26 | Fusible (10) | Luz baja a la derecha |
| 27 | Fusible (25) | interruptor de luz principal, luces de curvas, Módulo de control de iluminación (LCM), sensor de presión del tanque de combustible |
| 28 | Fusible (20) | Ventanas eléctricas (2001 – Maxi Fuse; 2001 – Disyuntor) |
| 29 | - | No usado |
| 30 | - | No usado |
| 31 | - | No usado |
| 32 | Fusible (20) | Valores ABS |
Ubicación de la caja de fusibles
La caja de distribución de energía está ubicada en el compartimiento del motor (en el lado del pasajero).
| Núm | Amperios [A] | Uso |
| 1 | Fusible (20) | Relé de bomba de combustible eléctrico |
| 2 | Fusible (30) | Generador, relé de arranque, fusibles: 15 y 18 |
| 3 | Fusible (25) | amplificador de subwoofer, cambiador de CD, Radio |
| 4 | Fusible (30) | Relevo de poder policial |
| 5 | Fusible (15) | Relé de bocina |
| 6 | Fusible (20) | Módulo DRL |
| 7 | Fusible ( 20A CB) | apertura de la tapa del maletero, asientos eléctricos, Cerraduras eléctricas de puertas |
| 8 | Fusible (30) | Sistema de suspensión neumática |
| 9 | Fusible (50) | Fusibles: 5 y 9 |
| 10 | Fusible (50) | Fusibles: 1, 2, 6, 7, 10, 11, 13 y disyuntor 14 |
| 11 | Fusible (40) | Fusibles: 4, 8, 16 y disyuntor 12 |
| 12 | Fusible (30) | módulo de vehículo de gas natural, PCM, Relé de potencia PCM. |
| 13 | Fusible (50) | Relé de ventilador de enfriamiento de alta velocidad |
| 14 | Fusible (40) | Relé de descongelación de la ventana trasera, fusible 17 |
| 15 | Fusible (50) | Módulo de freno antibloqueo |
| 16 | Fusible (50) | Portafusibles de opción policial |
| 17 | Fusible (30) | Relé del ventilador de enfriamiento |
| Relé 1 | Relé | Descongelamiento trasero |
| Relé 2 | Relé | Bocina |
| Relé 3 | Relé | Ventilador |
| Relé 4 | Relé | Bomba de suspensión neumática, poder policial |
