COMO SABER SI UN FUSIBLE ESTA DAÑADO Y COMO CAMBIARLO
Compartimiento de pasajero
El panel de fusibles se encuentra debajo y a la izquierda del volante junto al pedal del freno.
| Núm | Amperios [A] | Uso |
| 1 | Fusible (5) | Módulo del Sistema de Frenos Antibloqueo de 4 Ruedas (4WABS) |
| 2 | Fusible (10) | Baja presión de vacío [solo motor diésel], Cancelación de O/D, Entrada sin llave a distancia (RKE). |
| 3 | Fusible (15) | Computadora de viaje, Consola superior, Iluminación de instrumentos, Módulo RKE, Radio, Reproductor de casetes de video (VCP) y pantallas de video. |
| 4 | Fusible (15) | Luces de cortesía, Vehículo modificado. |
| 5 | Fusible (30) | Bloqueos de puertas sin RKE, Interruptores de bloqueo de puertas. |
| 6 | Fusible (10) | Control de velocidad [solo motor de gasolina], Interbloqueo de cambio de freno. |
| 7 | Fusible (10) | Interruptor multifunción, Señales de giro |
| 8 | Fusible (30) | Bobina de encendido, Capacitor(es) de radio, Diodo del Módulo de Control del Tren Motriz (PCM), PCM auxiliar (APCM) [solo motor diésel], Relé de potencia del PCM. |
| 9 | Fusible (30) | Módulo de control del limpiaparabrisas, Motor del limpiaparabrisas |
| 10 | Fusible (20) | Interruptor de luz principal, Interruptor multifunción (flash-to-pass), Luz de matrícula (luces externas), Luces de estacionamiento. |
| 11 | Fusible (15) | Interruptor de luz de freno, Interruptor multifunción (luces de emergencia), Luces de freno. |
| 12 | Fusible (15) | Luces de reversa, Relé de batería auxiliar [solo motor de gasolina], Relé de remolque. |
| 13 | Fusible (15) | Actuador de puerta de mezcla, Calefacción de aire acondicionado, Interruptor selector de funciones |
| 14 | Fusible (5) | Tablero de instrumentos |
| 15 | Fusible (5) | Módulo de Luces Diurnas (DRL), Relé de carga de batería de remolque, Tablero. |
| 16 | Fusible (30) | Asientos eléctricos |
| 17 | Fusible (5) | Espejos eléctricos |
| 18 | - | No usado |
| 19 | - | No usado |
| 20 | Fusible (10) | Restricciones |
| 21 | - | No usado |
| 22 | Fusible (15) | Radio de memoria, Relé de ahorro de batería, Relé de luz de cortesía, Tablero de instrumentos, Unidad de control de video del asiento trasero. |
| 23 | Fusible (20) | Bloqueos de puertas con RKE |
| 24 | - | No usado |
| 25 | Fusible (10) | Faros izquierdos (baja intensidad) |
| 26 | Fusible (20) | Encendedor de cigarros |
| 27 | Fusible (5) | Radio |
| 28 | - | No usado |
| 29 | Fusible (20) | Toma de corriente #4 (consola) |
| 30 | Fusible (15) | Faros (indicador de alta intensidad) |
| 31 | Fusible (10) | Faros derechos (baja intensidad) |
| 32 | Fusible (20) | Toma de corriente #1 (tablero de instrumentos) |
| 33 | Fusible (10) | Solenoide de arranque |
| 34 | Fusible (20) | Toma de corriente #3 (consola) |
| 35 | Fusible (30) | Vehículo modificado |
| 36 | Fusible (5) | (Aire acondicionado, Iluminación, Radio, Tablero) |
| 37 | - | No usado |
| 38 | Fusible (10) | Luces de marcador de techo |
| 39 | Fusible (10) | Freno eléctrico de remolque, Luz de freno montada en el centro (CHMSL), Luces de freno. |
| 40 | Fusible (20) | Toma de corriente #2 (posición de asiento de la segunda fila - lado del conductor) |
| 41 | Fusible (30) | Vehículo Modificado |
| 42 | - | No usado |
| 43 | Circuit breaker (20) | Ventanas eléctricas |
| 44 | - | No usado |
Compartimiento del motor

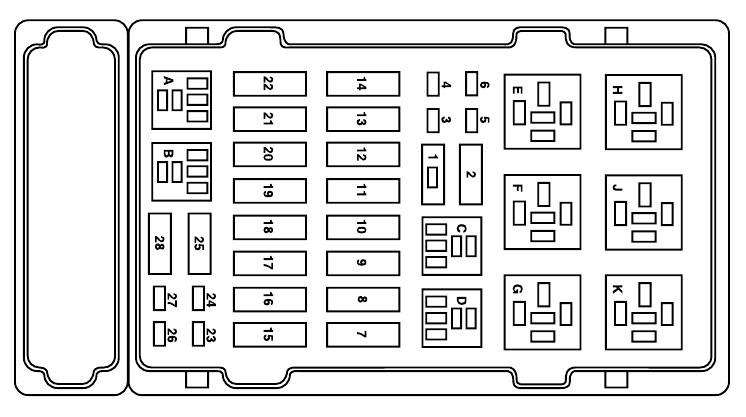

La caja de distribución de energía está ubicada en el compartimiento del motor.
| Núm | Amperios [A] | Uso |
| 1 | Diodo | Diodo del Módulo de Control del Tren Motriz (PCM) |
| 2 | Diodo | Diodo del Módulo de Control de Combustible Alternativo (AFCM) [Solo vehículo de gas natural] |
| 3 | Fusible (10) | Embrague del aire acondicionado, Módulo de Luces Diurnas (DRL). |
| 4 | Fusible (20) | Solenoides del tanque del Vehículo de Gas Natural (NGV) [Solo vehículo de gas natural] |
| 5 | Fusible (15) | Relé de la bocina |
| 6 | Fusible (2) | Interruptor de presión de freno |
| 7 | Fusible (60) | Interruptor de encendido, Panel de fusibles, Retardo de accesorios. |
| 8 | Fusible (40) | Relé de carga de batería del remolque |
| 9 | Fusible (50) | Energía del vehículo modificado |
| 10 | Fusible (30) | Controlador de freno eléctrico |
| 11 | Fusible (60) | Sistema de frenos antibloqueo de 4 ruedas (4WABS) |
| 12 | Fusible (60) | Fusibles del tablero de instrumentos 29, 34, 35, 38, 40 y 41 |
| 13 | Fusible (20) | Relé de la bomba de combustible |
| 14 | Fusible (50) | Relé del soplador auxiliar |
| 15 | Fusible (30) | Interruptor de luz principal |
| 16 | - | No usado |
| 17 | Fusible (50) | Relé del motor del soplador (motor del soplador) |
| 18 | Fusible (60) | Fusibles del compartimento del motor 3, 5, 23 y 26, Fusibles del tablero de instrumentos 26 y 32, Relé de arranque diésel [Solo motor diésel]. |
| 19 | Fusible (50) | Relé IDM [Solo motor diésel] |
| 20 | Fusible (60) | Fusibles PDB 8 y 24 [Solo motor diésel], Relé de batería auxiliar [Solo motor de gasolina]. |
| 21 | Fusible (30) | Fusible PDB 27, Relé de potencia del PCM. |
| 22 | Fusible (60) | Fusibles del tablero de instrumentos 4, 5, 10, 11, 16, 17, 22 y 23 |
| 23 | Fusible (10) | Alternador |
| 24 | Fusible (20) | Relés de las luces de marcha y de reversa del remolque |
| 25 | - | No usado |
| 26 | Fusible (20) | Señales de giro del remolque |
| 27 | Fusible (10) | PCM |
| 28 | - | No usado |
| A | Relé | Relé de la bomba de combustible |
| B | Relé | Relé de la bocina |
| C | Relé | Relé de las luces de reversa del remolque |
| D | Relé | Relé de las luces de marcha del remolque |
| E | Relé | Relé de carga de batería del remolque |
| F | Relé | Relé IDM [Solo diésel] |
| G | Relé | Relé del PCM |
| H | Relé | Relé del motor del soplador |
| J | Relé | Relé de retardo de accesorios |
| K | Relé | Relé de arranque [Solo diésel] |
Módulo de relé del tablero de instrumentos
| Núm | Amperios [A] | Uso |
| 1 | Relé | Luces interiores |
| 2 | Relé | Abierto |
| 3 | Relé | Luces de marcador del techo |
| 4 | Relé | Ahorrador de batería |
Módulo relé compartimento motor
| Núm | Amperios [A] | Uso |
| 1 | Relé | Giro a la izquierda del remolque |
| 2 | Relé | Control del aire acondicionado |
| 3 | Relé | Lámpara de respaldo del PCM |
| 4 | Relé | Giro a la derecha del remolque |
