COMO SABER SI UN FUSIBLE ESTA DAÑADO Y COMO CAMBIARLO
Ubicación de las cajas de fusibles

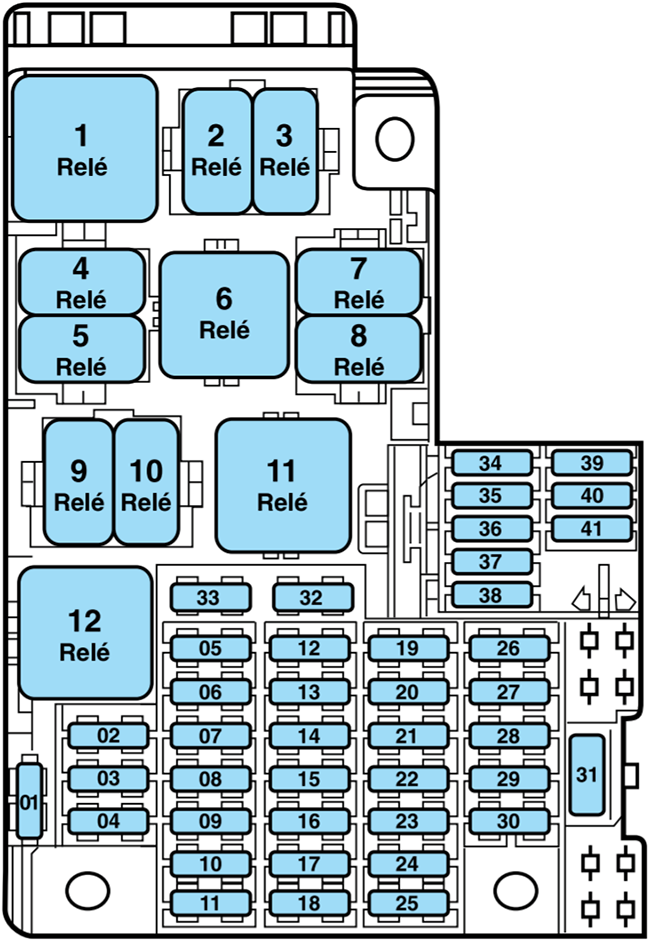

Las cajas de fusibles se encuentran ubicadas del lado izquierdo del panel de instrumentos, debajo del volante (la central) y en el compartimento del motor (maxifusibles).
| Núm | Amperios [A] | Uso |
| 1 | Fusible (3) | Control electrónico del motor (caja de cambios automática). |
| 2 | Fusible (20) | Desempañador de luneta trasera, Espejo retrovisor eléctrico |
| 3 | Fusible (20) | Toma de corriente auxiliar trasera (gasolina). |
| 4 | Fusible (30) | Cerradura de puerta eléctrica. |
| 5 | Fusible (7.5) | Bolsa de aire |
| 6 | Fusible (15) | Faros antiniebla. |
| 7 | Fusible (20) | Control electrónico del motor, Interruptor de bocina, Luces de emergencia, Luces interiores, Motor 1.6, Relé de la bomba de combustible |
| 8 | Fusible (20) | Sistema de encendido del motor |
| 9 | Fusible (30) | Sistema de arranque |
| 10 | Fusible (15) | Relé de ventilador eléctrico, Relé de aire acondicionado |
| 11 | Fusible (10) | Bocina de alarma (gasolina). |
| 12 | Fusible (20) | Luces altas. |
| 13 | Fusible (10) | Aire acondicionado, Arranque en frío, Luz de cortesía, Luz de guantera, Luz de maletero (Vehículo sin cerradura), Motor 1.6, Relé de electroventilador (Bajas y altas) (Vehículo con cerradura), Sonda lambda |
| 14 | Fusible (20) | Relé de la bomba de combustible |
| 15 | Fusible (15) | Conector de diagnóstico, Encendedor de cigarrillos |
| 16 | Fusible (20) | Relé de bocina |
| 17 | Fusible (3) | Aire acondicionado, Control electrónico del motor, Motor 1.6, Panel de instrumentos, Panel de instrumentos |
| 18 | Fusible (15) | Conector de diagnóstico, Radio, Sistema de audio |
| 19 | Fusible (30) | Ventilador de circulación de aire, Ventilador eléctrico interior |
| 20 | Fusible (20) | Lavaparabrisas, Limpiaparabrisas, Luneta trasera |
| 21 | Fusible (10) | 4WD (Solo vehículos 4x4), ABS, ABS, Aire acondicionado, Cerradura de puerta, Cerradura de puerta eléctrica, Desempañador de luneta, Desempañador de luneta trasera, Luz de cortesía de espejo, Luz de cortesía de espejo (Vehículo sin cerraduras eléctricas), Motor 1.6, Luz de cortesía de espejo, Luneta trasera. |
| 22 | Fusible (10) | ABS, Control electrónico del motor, Luz de freno, Módulo de palanca de transmisión electrónica, Palanca de dirección multifunción |
| 23 | Fusible (10) | Intermitentes, Intermitentes (Giros), Luz de marcha atrás, Luz de marcha atrás, Motor 1.6, Sensor de velocidad |
| 24 | Fusible (7.5) | Iluminación del sistema de audio, Panel de instrumentos |
| 25 | Fusible (10) | Aire acondicionado, Luz de cortesía, Luz de cortesía del espejo (Vehículo con cerradura), Luz de guantera, Luz de maletero, Motor 1.6, Relés de alta y baja velocidad del radiador (Vehículo sin cerradura), Sistema de arranque en frío |
| 26 | Fusible (10) | Luz de cruce izquierda |
| 27 | Fusible (10) | Luz de cruce derecha |
| 28 | Fusible (40) | Bomba de combustible, Relé de control electrónico del motor |
| 29 | Fusible (3) | [Motor 1.6] Válvula de purga |
| 30 | Fusible (20) | [Motor 1.6] Bobina de encendido, Inyectores, Relé de arranque en frío, Válvula termostática |
| 31 | Circuit breaker (25) | Elevalunas eléctricos |
| 32 | - | No usado |
| 33 | Diodo | Relé de aire acondicionado, Sistema de tracción 4x4 |
| 34 | Fusible (3) | Sistema PATS, Inmovilizador electrónico, [Motor 1.6] Toma eléctrica trasera |
| 35 | Fusible (15) | Control electrónico del motor |
| 36 | Fusible (15) | Control de ralentí, Sensor de posición del motor, Sensor de posición de la válvula, Sensor de velocidad, Sensor lambda, Válvula de purga |
| 37 | Fusible (7.5) | Inyectores, Relé de arranque en frío, Relé de la bomba de combustible, Relé del ventilador del radiador (alto y bajo) |
| 38 | Fusible (15) | Bobina de encendido |
| 39 | Fusible (15) | Relé de arranque en frío |
| 40 | Fusible (15) | Interruptor de transmisión, Módulo de control de transmisión, Módulo de palanca de transmisión |
| 41 | - | No usado |
| Relé 1 | Relé del lavaparabrisas y del limpiaparabrisas | |
| Relé 2 | Relé de bocina | |
| Relé 3 | Relé de la bomba de combustible | |
| Relé 4 | Relé de luz de cruce | |
| Relé 5 | Relé de luces altas | |
| Relé 6 | Relé del inhibidor de inicio | |
| Relé 7 | No usado | |
| Relé 8 | No usado | |
| Relé 9 | Desempañador de la ventana trasera | |
| Relé 10 | Relé principal (Módulo de control) | |
| Relé 11 | No usado | |
| Relé 12 | Encendido |

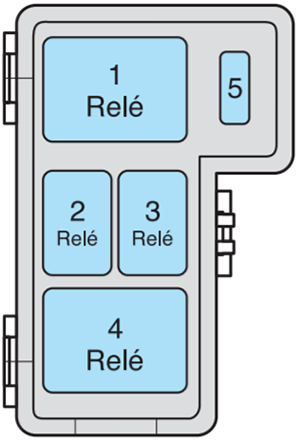

Relés y fusible
Están ubicados en una caja localizada en el compartimiento del motor, en el soporte izquierdo del radiador.
| Núm | Amperios [A] | Uso |
| Relé 1 | Ventilador eléctrico de alta velocidad. | |
| Relé 2 | Sin aire acondicionado, Relé 1ª velocidad ventilador Con aire acondicionado, Relé compresor aire acondicionado | |
| Relé 3 | Relé de luz antiniebla | |
| Relé 4 | Con aire acondicionado # 1er relé de velocidad del ventilador | |
| 5 | Fusible (15) | Ventilador del radiador a baja velocidad [Vehículo sin aire acondicionado] |

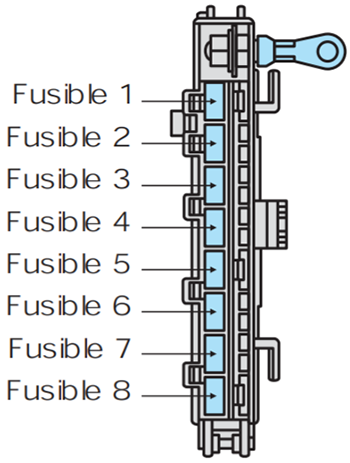

Maxifusibles
Están ubicados en una caja localizada en el compartimiento del motor, junto a la batería.
| Núm | Amperios [A] | Uso |
| 1 | Fusible (60) | Aire acondicionado, Control electrónico del motor, Sistema de alimentación de combustible, Transmisión automática |
| 2 | Fusible (50) | 1ª y 2ª velocidad del ventilador eléctrico del radiador |
| 3 | Fusible (20) | ABS (predisposición) |
| 4 | Fusible (30) | ABS (predisposición) |
| 5 | Fusible (60) | Aire acondicionado, Bocina, Conector de diagnóstico, Control electrónico del motor, Encendedor de cigarrillos, Iluminación exterior e interior, Panel de instrumentos, Sistema de alimentación de combustible, Unidad de audio |
| 6 | Fusible (60) | Aire acondicionado, Iluminación exterior, Limpiaparabrisas y lavaparabrisas, Manija de la puerta, cerradura, pestillo y sistema de entrada, Sistema de encendido del motor, Vidrio, marco y mecanismo |
| 7 | Fusible (60) | Desempañador de luneta trasera, Espejo retrovisor, Manija de puerta, cerradura, pestillo y sistema de entrada, Marco y mecanismo de vidrio, Módulo de sistema de bloqueo, Panel de instrumentos y consola, Sistema de tracción 4x4 |
| 8 | Fusible (60) | Aire acondicionado, Barra de encendido, Bocina, Conector de diagnóstico, Controles electrónicos del motor de gasolina, Fusibles 5 = Módulo de bolsa de aire, 6 # Relé de luz antiniebla, 7 = Luces interiores, Interruptor de bocina, Luz exterior, Luz interior, Luces de advertencia de peligro, Motor 1.6, Motor 1.6 - Toma de corriente trasera, Motor de arranque, Panel de instrumentos, Panel de instrumentos y consola, Relé de la bomba de combustible, Sistema de arranque, Sistema de encendido del motor, Sistema de encendido del motor, Sistema PATS / Inmovilizador electrónico, Transmisión automática, Unidad de audio, 24 # Iluminación del sistema de audio, 34 = Sistema PATS / Inmovilizador electrónico, 41 = No se usa |
